光缆的防震金具选择

光缆的防震金具选择

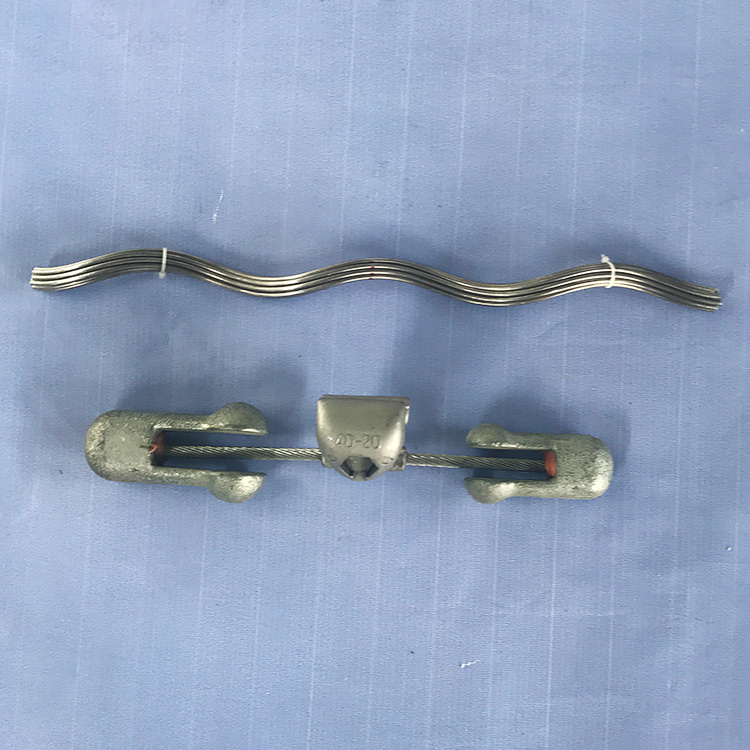

通常引起架空光缆震动的因素有档距的大小、张力的大小、风速、风向、地形、地貌及光缆的结构设计等。为避免光缆、光单元和光纤的过度疲劳损伤，对每一档架空线线路必须进行防震设计，采取适当的防震措施，并合理地选择和配置防震器材，将输入的震动能量消耗，将振动的频率和幅度控制在一定的范围内。对于小档距，运行张力过小的可以不装防震金具。电力特种光缆的防震金具有防震锤和螺旋防震器（防震鞭）两种。防震锤主要有热镀锌铸钢锤头、热镀锌钢绞线、铝合金线夹、紧固件等组成。

防震锤的谐震频带较窄，一般在10-40Hz，在此频率范围以外频率的震动往往消震效果不佳，使用不同型号的防震锤联合防震一般可以取得较好的效果。大跨越由于周围环境条件容易形成稳定层流风激起OPGW震动，且OPGW悬挂点高又提高了起震风速上限，使得震动的频带扩宽和震动强度加大，特别是对单线的OPGW仅用防震锤难以将震动降至安 全水平。因此在大跨越常用不等长的阻尼线和防震锤联合防震，使其防护频带加宽。特别是对高频震动，阻尼线有更好的防震效果，运行初期还要进行现场测振验证和调整使其具有良好的消震性能。采用交叉阻尼线不仅有垂直方向的震动，还有兼有转动，相邻花边交错安装有利于降低安装点上的动弯应变，且具有更好的防震性能。
